Vous pouvez limiter presque toutes les décisions concernant les câbles chauffants pour zones dangereuses à quatre questions : ce que la classification de zone autorise, à quelle classe de température le câble doit rester, quelle tâche il doit remplir et si les terminaisons et les commandes portent la même approbation que le câble. Répondez-y dans cet ordre et la liste restreinte se réduit généralement à deux ou trois candidats.
Une conduite de condensat de 6 pouces fait le point. Il a besoin d'une température de maintien de 80 °C, subit une vapeur de 150 °C deux fois par an, se trouve dans une zone 1 avec un groupe de gaz IIB et une classe T3, et s'étend sur 320 m. Changez un fait et la réponse change. Augmentez l'évaporation à 200 °C et le câble à isolation minérale devient la seule option sûre. Étirez la course à 3 km et le traçage à effet cutané commence à rivaliser.
Les quatre décisions, dans l'ordre qui compte
Appliquez ces quatre filtres avant d'ouvrir un catalogue, car chacun supprime des options plutôt que de les ajouter.
- Classification de la zone et groupe de gaz ou de poussières. La zone 1, la zone 2, le groupe et l'indice de poussière déterminent ce qui peut être installé.
- Classe de température et température de processus maximale. Cela définit le plafond de température de surface pour la gaine du câble, et pas seulement pour le tuyau.
- Devoir. Maintenez la température, la taille des tuyaux, l'isolation, la température ambiante, la tension d'alimentation et la longueur de fonctionnement, définissez les watts par mètre dont vous avez réellement besoin.
- Matériel système. Les fils froids, les boîtes de jonction, les thermostats, les capteurs et la protection contre les défauts à la terre déterminent si l'approbation survit à l'installation.
Inversez l'ordre et vous obtenez l'échec classique du projet : câble acheté sur prix, puis refonte six semaines avant le démarrage car la boîte de jonction était IP66 plutôt qu'Ex e.
Étape 1 : Lire ensemble la classification des zones et la classe de température
La zone et la division décrivent le même risque avec des documents différents
IEC and ATEX practice divides a plant into zones, while Nonrth America uses divisions. La zone 1 équivaut globalement à la classe I, à la division 1 et la zone 2 à la division 2. La conséquence pratique est simple : un câble certifié pour la division 2 ne satisfera pas à une spécification de zone 1, même si les deux descriptions semblent interchangeables dans un document d'appel d'offres.
| Localisation (CEI / ATEX) | Equivalent nord-américain | Ce que cela signifie pour le traçage thermique |
|---|---|---|
| Zone 0 | Classe I, Division 1 (rare) | Traçage normalement exclu ; circuits à sécurité intrinsèque uniquement |
| Zone 1 | Classe I, Division 1 | Traçage Ex e ou Ex d avec terminaisons certifiées ; la plupart des lignes pétrochimiques |
| Zone 2 | Classe I, Division 2 | Niveau de protection inférieur accepté ; la fenêtre de défaut est courte, pas nulle |
| Zones 21/22 | Classe II, Division 1/2 | Boîtiers étanches à la poussière et contrôle de la température de surface |
The temperature class is a surface limit, not a product rating
La classe de température du gaz ou de la poussière présente limite la température de surface de tout ce qui est installé à l'intérieur de la zone : 450 °C pour T1, 300 °C pour T2, 200 °C pour T3, 135 °C pour T4, 100 °C pour T5 et 85 °C pour T6. Sheath temperature is set by whichever is hotter, the process fluid or the cable's own output, and that is where most projects get caught.
- Une ligne à 100 °C dans une zone T4 (135 °C) ne laisse que 35 °C de marge.
- A 150 °C steam-out cycle rules out any cable rated T5 or T6.
- Une conception contrôlée, dans laquelle un thermostat ou un limiteur empêche le câble d'atteindre son maximum, est souvent le seul moyen de maintenir le câble à haut rendement dans une classe de basse température.
For the failure modes that certification alone does not prevent, read our note on whether self-regulating heating cables are safe for use in hazardous areas .
Étape 2 : faire correspondre la famille de câbles au devoir
For most Zone 1 pipework below 150 °C, self-regulating or power-limiting tape is the cheapest compliant answer. Above that, or where the atmosphere attacks polymers, mineral-insulated cable wins. On pipelines several kilometres long, skin-effect tracing is the only practical choice.
| Famille de câbles | Plage de maintenance typique | Coupé à longueur sur place | Meilleur ajustement |
|---|---|---|---|
| Autorégulation | Protection contre le gel jusqu'à 120 à 150 °C | Oui | Zone 1 or 2 pipe, tank and instrument lines |
| Limitation de puissance | Environ 110 à 150 °C | Oui | Medium-length lines needing higher output density |
| Puissance constante | 150 à 250 °C et plus | Parallèle oui, série non | Des lignes haute température au design maîtrisé |
| Isolation minérale | 400 °C et plus | Non, longueurs d'usine | High temperature, corrosion, mechanical abuse |
| Effet peau | Long lines, up to about 200 °C | No | Pipelines several kilometres long |
Les câbles à limitation de puissance tels que la série ACCCT se situent entre les deux extrêmes : leur sortie est bien plus stable qu'un ruban autorégulant, et ils peuvent toujours être coupés à longueur sur site, ce qui est important lorsqu'une ligne est modifiée pendant la construction.
ACC-CT Power-Limiting Heat Tracing Cables for Process Lines Une sortie stable avec limitation de puissance, une flexibilité de coupe sur site et des gaines résistantes aux produits chimiques conviennent au maintien de la température du processus et à la protection contre le gel sur les lignes modifiées. Voir le produit → Le câble à isolation minérale est la solution de repli qui devient souvent le premier choix sur les lignes chaudes ou exposées mécaniquement, car il tolère des températures de gaine qu'aucun polymère ne peut atteindre et sa gaine métallique confère au conducteur une véritable protection mécanique.
Step 3: Sheath, Braid and the Corrosion Question
Polymer jackets are not interchangeable
Standard PVC jackets belong on domestic frost protection, not in a process unit. Les gaines en fluoropolymère résistent aux hydrocarbures et à la plupart des solvants, mais elles se ramollissent quand même à haute température et certains aromatiques les imprègnent au fil des années de service.
Les gaines métalliques existent car certaines atmosphères mangent des polymères
Les plates-formes offshore, les zones d'eau de refroidissement riches en chlorure et les services acides détruisent rapidement la tresse en acier inoxydable, c'est pourquoi le revêtement en alliage 825 existe. On a chloride-limited specification the sheath choice is a corrosion decision, not a marketing one.
Câble chauffant à isolation minérale à gaine en alliage 825 pour zones dangereuses Traçage thermique MI résistant à la corrosion pour la protection contre le gel à haute température et le maintien de la température dans les services offshore, pétroliers, gaziers, chimiques et énergétiques riches en chlorures. Voir le produit → Étape 4 : Terminaisons, contrôles et protection contre les défauts à la terre
Le certificat de zone dangereuse d'un câble s'arrête à son fil froid. Quel que soit le câble dans lequel atterrit le fil froid, il doit correspondre à la même zone, au même groupe de gaz et à la même classe de température, sinon l'installation n'est pas conforme, quelle que soit la qualité du câble.
- Junction boxes in Ex e or Ex d versions, with certified cable glands matched to the cable diameter.
- Thermostats pour zones dangereuses, de type à induction de pipeline ou à détection de surface, de sorte que le circuit s'allume en charge plutôt qu'en fonction de conjectures ambiantes.
- Ex-approved temperature sensors. La gamme MMP-PT100Ex mesure jusqu'à 482 °C, ce qui couvre les tâches d'évaporation et de traçage à haute température.
- Ground-fault protection on every branch. La pratique CEI et NEC 427.22 l'attendent tous deux, et 30 mA est un niveau de déclenchement courant.

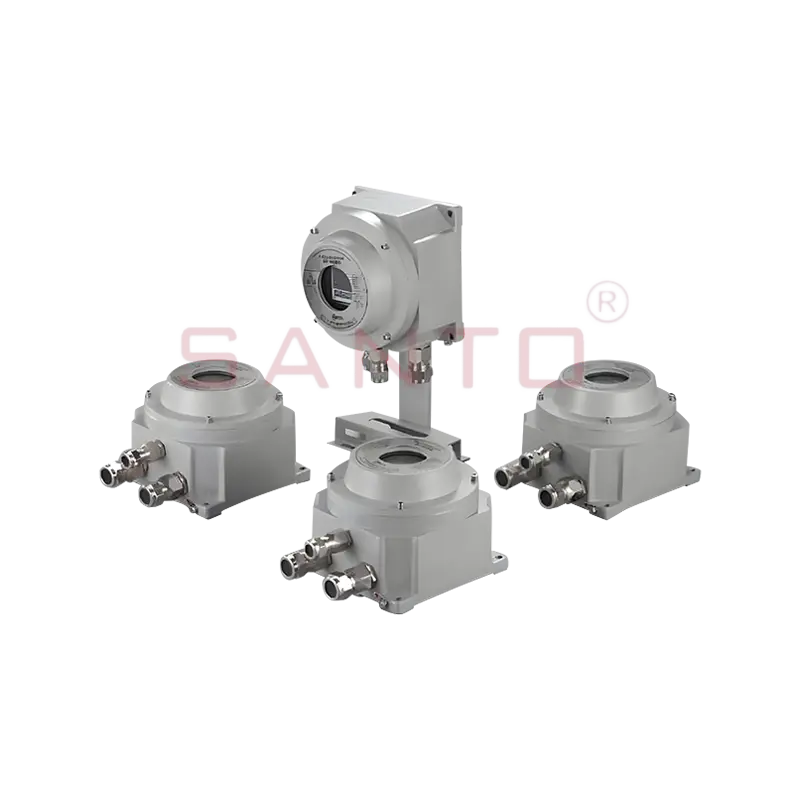

Contrôleur de température antidéflagrant HDBK-WK pour le traçage électrique Accessoire de contrôle de température terminal intelligent remplaçant les thermostats mécaniques, avec fonctions de protection, d'avertissement, de surveillance et de communication pour les systèmes de traçage électrique. Voir le produit → Des contrôles de mise en service et de maintenance qui détectent les problèmes réels
Quatre chèques remboursent leur coût au cours de la première année d'exploitation, et les ignorer est la façon dont les conceptions sûres deviennent des installations dangereuses.
- Mesurez la résistance d'isolement sur chaque circuit à 500 VDC avant de fermer l'isolation thermique, et de nouveau avant la mise sous tension.
- Effectuer une étude thermographique sous charge une fois la ligne stabilisée, avec le câble sous tension et à température normale du procédé.
- Revérifiez la classe de température chaque fois que la température du processus ou du produit change ; un câble conforme à 90 °C peut ne pas l'être à 140 °C.
- Inspectez les boîtes de jonction pour déceler l'humidité à chaque arrêt et conservez les dessins d'exécution montrant le cheminement des traces.
Foire aux questions
Can self-regulating cable be used in Zone 1?
Oui, lorsqu'il porte la certification appropriée pour zone dangereuse et que la température de sa gaine reste dans la classe de température de la zone. The cable itself is rarely the problem; the terminations usually are.
Does a hazardous area always need a thermostat?
Non. En zone 2 avec une température de maintien basse, un câble autorégulant et une boîte de jonction homologuée suffisent souvent. Dans la zone 1 à haute densité de puissance, un thermostat ou un limiteur est ce qui maintient la valeur T valide.
Le câble à isolation minérale peut-il être coupé à longueur sur place ?
Généralement non. Le câble MI est fourni dans des longueurs d'usine avec des terminaisons scellées, donc commander la bonne longueur est une tâche de conception et non un détail d'installation.
Que se passe-t-il si la température du processus augmente après la mise en service ?
Re-run the temperature class check immediately. Une augmentation de 30 °C de la température de ligne peut pousser une installation conforme en dehors de sa valeur nominale T, et la solution peut être une famille de câbles différente plutôt qu'un thermostat différent.
Si vous disposez du dessin de classification de la zone, de la taille des lignes, des détails d'isolation et de la température de maintien requise, la sélection devient un court exercice d'ingénierie au lieu d'un débat. Envoyez ces quatre éléments à nos ingénieurs via le page de contact et nous reviendrons avec une famille de câbles, une densité de puissance et le matériel correspondant classé Ex.
